全國服務(wù)熱線(xiàn)
重力砂漿是一種高性能改性水泥基干硬性砂漿，輔以多種優(yōu)質(zhì)添加劑，具有自流平、高強、無(wú)收縮、耐久性能好等特性。該產(chǎn)品具有快凝、早期強度高、微膨脹性能穩定、錨固耐久性好，抗開(kāi)裂能力強，無(wú)毒、無(wú)腐蝕，使用方便，操作簡(jiǎn)單等特點(diǎn)， 且適合于冬季施工。

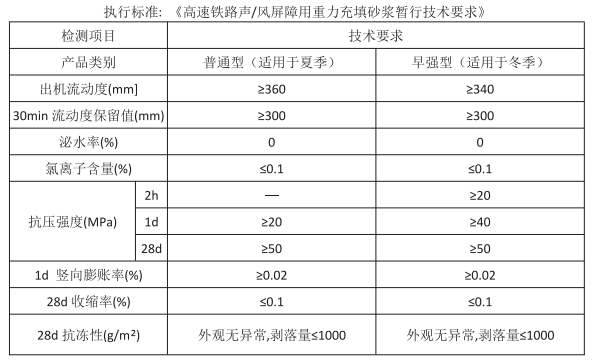

施工前準備
1. 重力填充砂漿灌漿前應制定施工組織設計與施工技術(shù)方案。
2. 重力填充砂漿灌漿前應準備好計量設備、攪拌機具、灌漿設備、模板以及養護物品等。
3. 重力填充砂漿灌注時(shí)模板支護應牢固，模板可采用塑料復合模板活剛模板，在模板內可以帖透水模板布。
4. 重力填充砂漿施工前，應將與重力充填砂漿接觸的混凝土基礎表面清理干凈，不得有碎石、浮漿、浮灰、油污等雜物。
攪拌
1.重力填充砂漿攪拌時(shí)，應按照產(chǎn)品要求的用水量采用專(zhuān)門(mén)的計量設備進(jìn)行加水，不宜通過(guò)增加用水量來(lái)提高其流動(dòng)度。
2.重力充填砂漿宜在現場(chǎng)采用機械攪拌。采用手持電動(dòng)式攪拌器進(jìn)行攪拌，攪拌轉速不低于700 r/min。先加入砂漿，后加入拌和水，攪拌時(shí)間不宜少于2 min。
灌注
1.攪拌均勻的重力填充砂漿漿料，放置1-2 min，待其中的氣泡基本消失，即可進(jìn)行灌注。
2.重力填充砂漿從灌注孔灌注時(shí)，應采用漏斗進(jìn)行灌注或從模板縫隙灌入，漏斗的高度不宜低于400 mm；從側面灌注時(shí)，模板高度應超過(guò)鋼板底面5-10 mm。
3.重力充填砂漿灌漿時(shí)的砂漿入模溫度宜控制在5-30℃；
4.重力填充砂漿灌注時(shí)，應對周?chē)慕Y構物進(jìn)行保護，防止外漏砂漿污染環(huán)境。
5.夏季施工重力填充砂漿時(shí)，除了重力充填砂漿的性能應滿(mǎn)足技術(shù)要求規定外， 還應采取以下措施：
（1）重力填充砂漿灌注前應對基礎表面采取降溫措施；
（2）應對重力充填砂漿和水采取降溫措施，以確保灌注時(shí)砂漿的溫度在30℃以下；
（3）重力填充砂漿灌注后，應及時(shí)采取保濕養護措施，防止失水過(guò)快造成表面開(kāi)裂。
6 .冬季施工時(shí)，除了重力充填砂漿的性能應滿(mǎn)足技術(shù)要求規定外，還應采取以下措施：
（1）重力填充砂漿宜采用熱水進(jìn)行拌合，拌合水溫不高于60℃，漿體入模溫度不低于5℃； 當現場(chǎng)沒(méi)有條件采取熱水拌合時(shí)，需要提前向我公司說(shuō)明；
（2）受凍前，重力充填砂漿的抗壓強度不得低于10 MPa。
養護與拆模
1.重力填充砂漿灌注完畢后應對裸露部分及時(shí)采用保溫保濕養護，對未暴露部分應采用帶模養護，當不能帶模養護時(shí)應提前向我公司說(shuō)明；或在拆模后及時(shí)覆蓋，避免表面失水過(guò)快造成表面裂紋。
2.負溫條件下，不得采用澆水養護已經(jīng)澆筑的重力填充砂漿；
3.重力填充砂漿拆模時(shí)，砂漿芯部與環(huán)境之間的溫差不得大于15℃。
